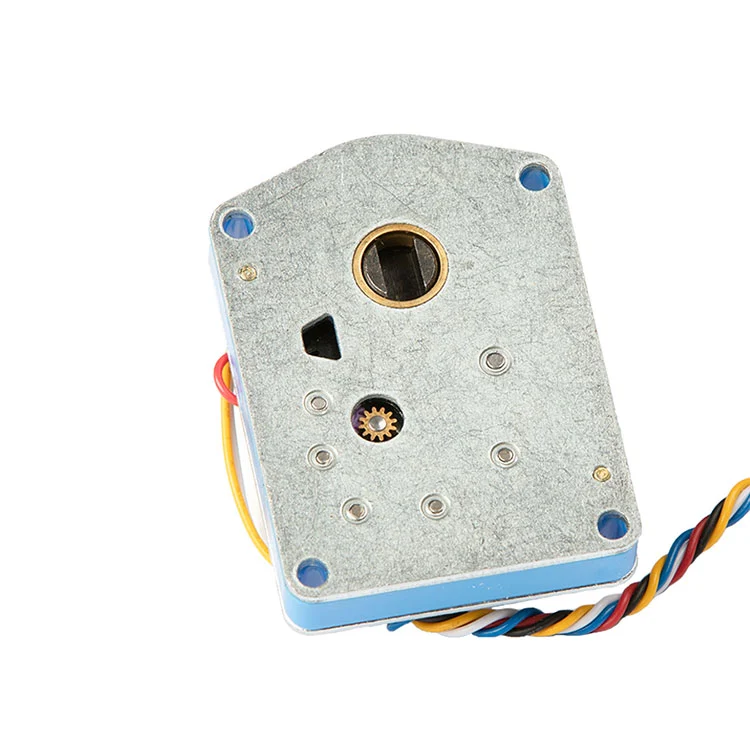

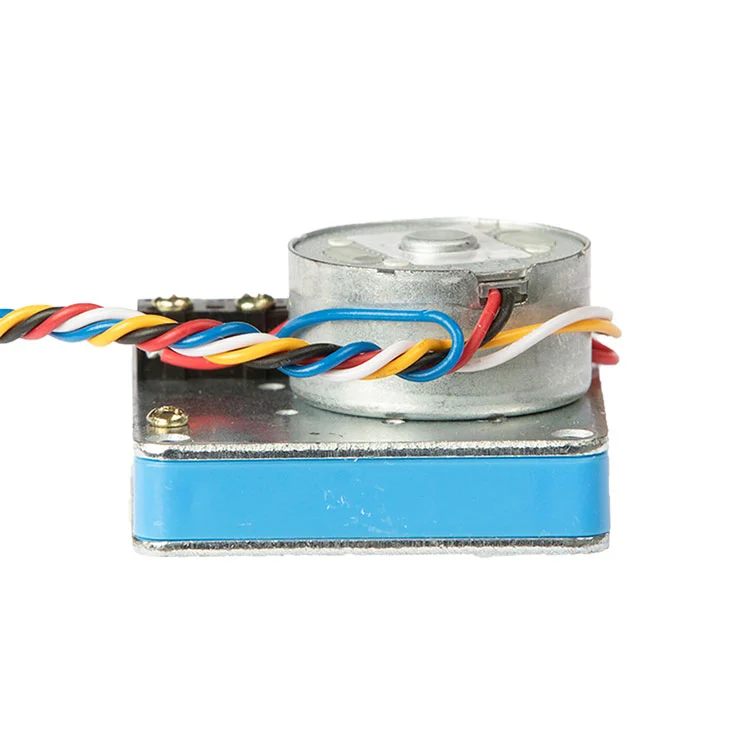

Le motoréducteur du compteur d’eau est le composant d’actionnement principal des systèmes de comptage d’eau intelligents. Il se compose d'un micromoteur de précision, d'un réducteur et d'un mécanisme de transmission, conçus pour entraîner des vannes à bille ou des vannes à soupape afin d'effectuer une rotation quart de tour de 90° ou un actionnement linéaire.
Ce motoréducteur pour compteur d'eau est disponible dans deux configurations d'interface de commande grand public : 2 fils et 5 fils. Le type à 2 fils évalue l'état de position de la vanne via un retour de courant ou un contrôle du temps, tandis que le type à 5 fils, équipé de commutateurs de position dédiés, offre une précision de positionnement plus élevée et un retour d'état en temps réel plus fiable. En tant que noyau de contrôle intelligent des vannes des compteurs d'eau intelligents, il exécute les actions d'ouverture et de fermeture des vannes strictement selon les instructions du système, faisant passer les compteurs d'eau traditionnels de dispositifs de mesure passifs uniquement à des unités intelligentes actives de contrôle et de gestion du débit d'eau.
Le motoréducteur du compteur d'eau est un moteur à engrenages électrique à couple élevé et de faible puissance, spécialement conçu pour les compteurs d'eau intelligents de moyen calibre et les scénarios de contrôle des fluides industriels, avec des performances stables et une forte capacité de charge pour un fonctionnement continu à long terme.
| 1. Tension de fonctionnement nominale | 3,6 V |
| 2. Tension de fonctionnement | 2,5-5V |
| 3.Ampère vide à la tension nominale | ≤25mA |
| 4.Ampère de décrochage à la tension nominale | environ 450 mA |
| 5. Couple à la tension nominale | ≥4NM |
| 6. Temps pour un quart de tour à la tension nominale | ≤25S |
| 7.Taux de réduction | 62001(DN15-32) |
| 8.Protection | 0 |
| 9.WSD | ◎.Bleu ; ouvrir la valve ◎.WhiteL : COM ◎.Jaune : fermer la vanne ◎.Rouge : positif+ ◎.Noir : négatif- (La séquence de fils peut être personnalisée selon les exigences du client.) |
Q : Avec quelles tailles de tuyaux et de vannes le motoréducteur KY-04 est-il compatible ?
R : Équipé d'un rapport de réduction de 6 200 : 1 et d'un couple de sortie élevé ≥ 4 N·m, le KY-04 est entièrement compatible avec les vannes motorisées DN15, DN20, DN25 et DN32 pour les compteurs d'eau intelligents et autres applications de contrôle de fluides de moyen calibre.
Q : Quelle est la différence entre les configurations de commande à 2 fils et à 5 fils ?

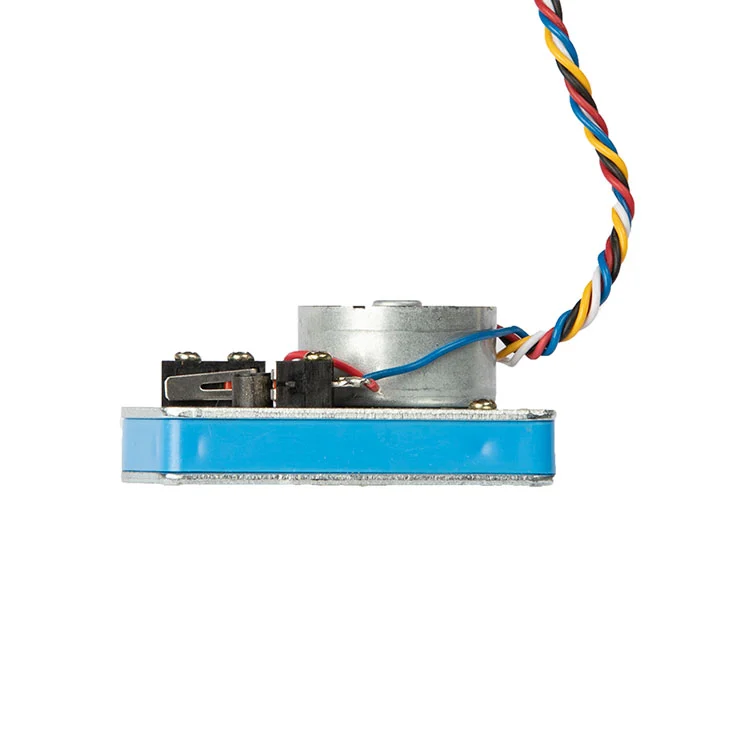

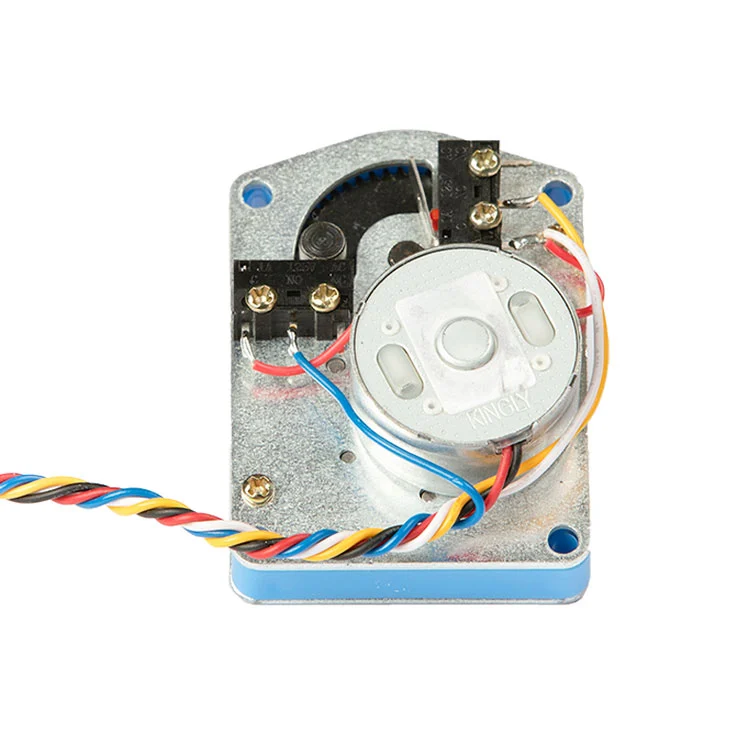

R : Le type à 2 fils présente une structure simplifiée et un coût inférieur, jugeant la position de la vanne via un contrôle de courant ou de temps. Le KY-04 standard à 5 fils est doté de commutateurs de position intégrés, offrant une plus grande précision de positionnement, un retour d'information en temps réel sur l'état de la vanne et un contrôle plus fiable pour les systèmes de comptage d'eau intelligents.
Q : La séquence de fils et les spécifications des fils peuvent-elles être personnalisées ?
R : Oui. Nous prenons en charge la personnalisation complète de la séquence de fils, du codage couleur, de la longueur du fil, du calibre du fil et du type de connecteur pour répondre pleinement aux exigences spécifiques de votre assemblage, de votre installation et de votre système de contrôle.
