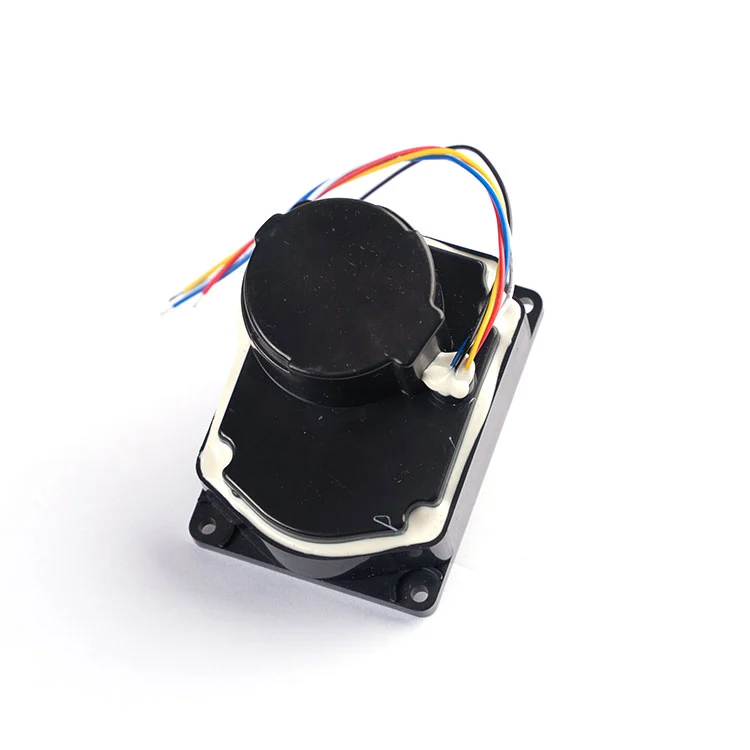

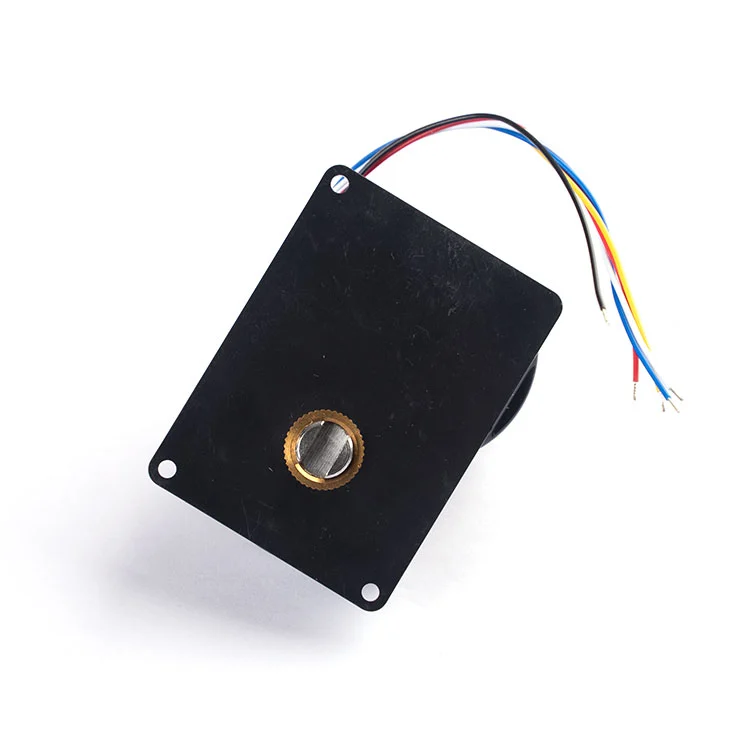

Actionneur de vanne de moteur à engrenages de compteur d'eau

L'actionneur à interrupteur unique pour compteur d'eau est un composant de contrôle spécialisé de haute précision exclusivement conçu pour les systèmes de compteurs d'eau résidentiels et commerciaux intelligents, servant de dispositif d'exécution de base pour la régulation des vannes à distance. Contrairement aux actionneurs universels, ce modèle est adapté aux exigences de fonctionnement uniques des compteurs d'eau intelligents, sa fonction principale étant de contrôler de manière stable l'état marche et arrêt des vannes des compteurs d'eau à distance, jetant ainsi une base solide pour les fonctions de base des compteurs d'eau intelligents, notamment la gestion des prépaiements, le contrôle des vannes à distance, la gestion des autorisations d'utilisation des utilisateurs et la coupure d'eau d'urgence.

Cet actionneur dédié adopte une structure de réduction d'engrenage de précision à plusieurs étages, qui réduit efficacement la vitesse de fonctionnement du petit moteur intégré à haut rendement tout en amplifiant considérablement son couple de sortie ; avec un couple de sortie suffisant et stable, il peut entraîner en douceur la vanne du compteur d'eau pour qu'elle tourne en place, obtenant des actions d'ouverture et de fermeture de vanne rapides et fiables sans blocage ni force insuffisante, assurant une liaison stable à long terme avec le système de compteur d'eau intelligent.

Paramètres techniques

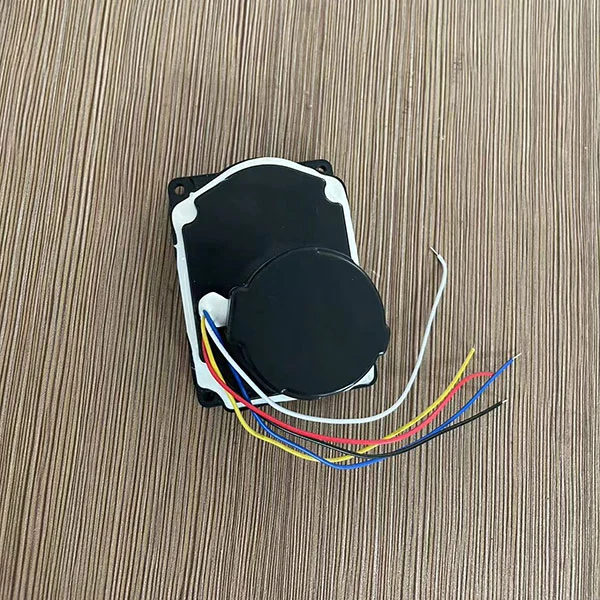

Définition du câblage

• Bleu:Signal de fin de course de vanne ouverte

• Blanc:Borne commune pour signaux limites

• Jaune:Signal de fin de course de vanne fermée

• Noir:Pôle positif (+)

• Rouge:Pôle négatif (–)

Note:Les fonctions de limite d'ouverture/fermeture peuvent être inversées en raison de différentes directions d'installation ; les utilisateurs doivent confirmer en fonction des conditions d'installation réelles.

Fonctionnalités de base et valeur de l'application

Avec des performances d'étanchéité élevées IP67 et une conception à très faible consommation d'énergie, cet actionneur prend en charge un fonctionnement stable à long terme dans les environnements humides et extérieurs des compteurs d'eau. Le rapport de réduction élevé de 7 200 : 1 apporte un couple de sortie élevé, qui peut entraîner de manière stable des corps de vanne de gros calibre.

En tant que composant de contrôle fiable pour les compteurs d'eau intelligents de grand diamètre, l'actionneur de vanne de moteur à engrenages de compteur d'eau est largement utilisé dans les compteurs d'eau des réseaux de canalisations urbains, les compteurs d'eau industriels et les systèmes d'approvisionnement en eau résidentiels à grand débit, avec une stabilité élevée et une longue durée de vie.

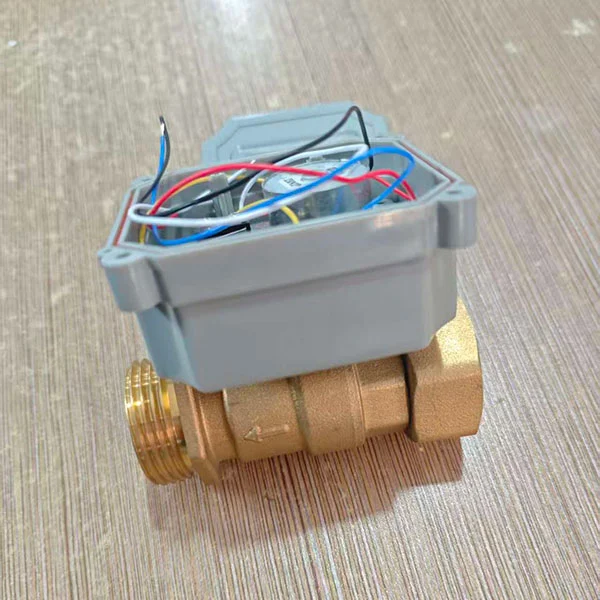

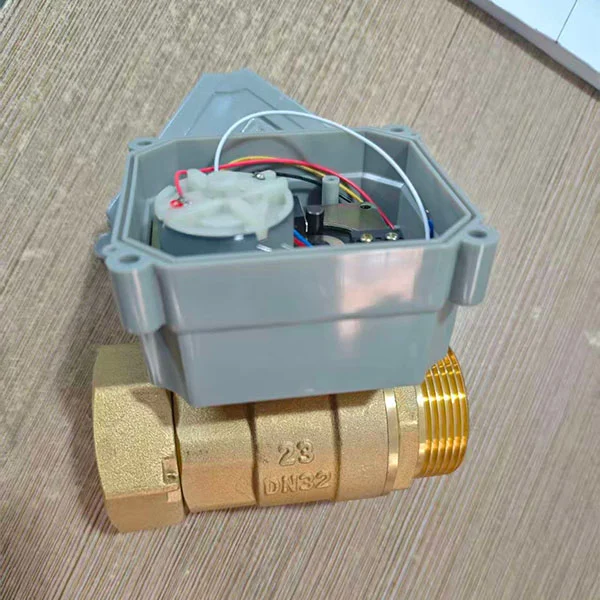

Diagramme de fonctionnement du produit
