KY-KT-27 — Actionneur de vanne de purification de compteur d'eau 24 V pour compteurs d'eau intelligents et systèmes de purification.
Couple de sortie ≥1,8 N·m · Réducteur à engrenages métalliques usinés 2400:1 · Boîtier IP66 · Réponse de la vanne ≤10 s · Courant de fonctionnement ≤80 mA · Courant à rotor bloqué 450 mA.

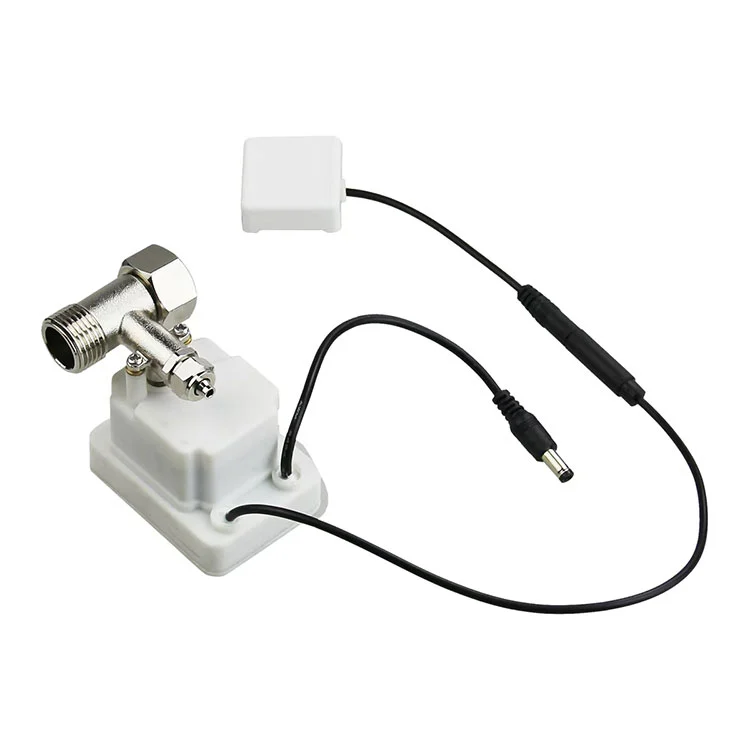

Prend en charge la télécommande électrique et le fonctionnement d'urgence manuel. Le câble d'alarme de fuite déclenche la fermeture automatique de la vanne et l'indicateur rouge au contact de l'eau. Conçu pour les plates-formes de vannes DN15 à DN20.
Personnalisation OEM : tension, longueur de câble et connecteur, logique de contrôle, niveau de couple, marque et emballage. MOQ standard à partir de 500 pièces ; délai de livraison 15 à 25 jours ouvrables après l'approbation de l'échantillon.Envoyez les spécifications de votre vanne pour un devis correspondant.
Si vous recherchez des actionneurs de vanne pour des compteurs d'eau intelligents, des systèmes de purification ou le contrôle du volume de canalisations de petit calibre, le KY-KT-27 est conçu dans un seul but : fermer et ouvrir les vannes de manière fiable sur commande, cycle après cycle, sans ajouter de charge de maintenance à votre produit ou projet.
Kaiye fabrique des actionneurs de compteurs d'eau depuis l'adoption précoce des compteurs intelligents, avec une capacité annuelle d'actionneur de10 millions d'ensembleset plus de 30 ans d'expérience dans la production de matériel et de vannes de régulation. Le KY-KT-27 fait partie de cette plate-forme éprouvée en volume, conçue pour l'intégration OEM, la cohérence des lots et les délais de livraison prévisibles.
Il ne s'agit pas d'un espace réservé pour un catalogue. Vous trouverez ci-dessous les paramètres de travail réels, la logique de montage et de câblage, les limites d'approvisionnement et les questions techniques que votre équipe d'ingénierie vous posera avant d'approuver un échantillon.
La plupart des défaillances des vannes des compteurs intelligents ne proviennent pas de l’électronique. Ils proviennent d'un manque de couple sur des vannes vieillissantes, d'un défaut d'étanchéité dans les boîtiers de compteurs humides ou de configurations de câblage qui ne correspondent pas à la plate-forme de compteur. Le KY-KT-27 résout directement ces trois points de défaillance.
Évalué à ≥1,8 N·m grâce à une réduction à engrenages métalliques de 2400:1, l'actionneur est dimensionné pour les vannes de compteur d'eau DN15 et DN20. Les engrenages métalliques sont usinés et non frittés, ce qui préserve le couple sur de longs cycles et réduit le risque de dents dénudées en cas de décrochage.
Les coffrets de compteurs sont humides, parfois immergés et exposés à la condensation. Le boîtier IP66 protège la transmission et l'électronique de commande, permettant à l'actionneur de rester fonctionnel dans les fosses extérieures, les armoires utilitaires et les enceintes d'équipement de purification.

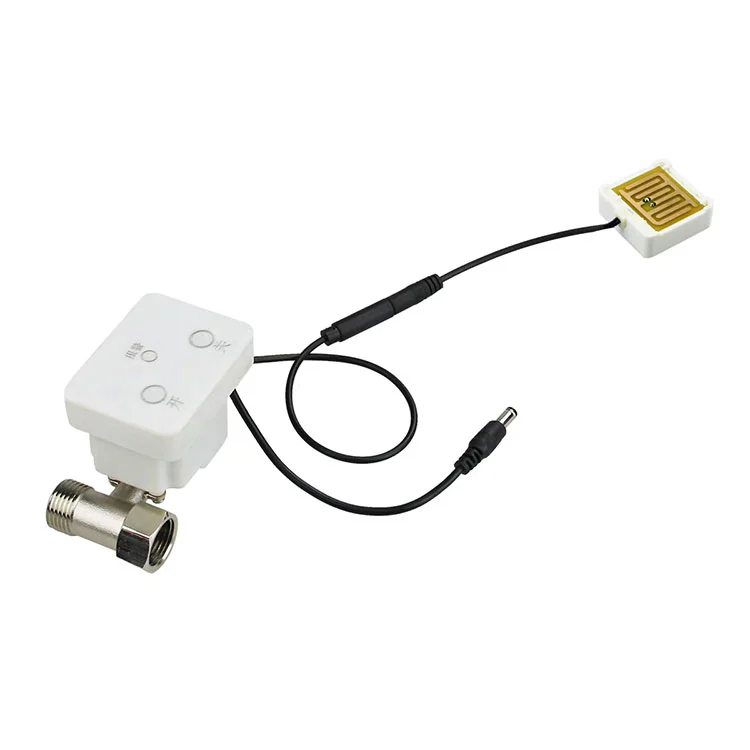

Lorsque le câble d'alarme de fuite d'eau en option détecte un contact avec l'eau, l'actionneur ferme automatiquement la vanne et active un indicateur rouge. Il s'agit d'une réponse de sécurité câblée qui fonctionne indépendamment de l'électronique du compteur en amont, réduisant ainsi la dépendance à l'intervention du micrologiciel.
Les équipes d'installation doivent faire fonctionner la vanne avant la mise sous tension, et les équipes de maintenance ont besoin d'un moyen d'ouvrir ou de fermer la vanne pendant l'entretien. Le KY-KT-27 prend en charge le fonctionnement d'urgence manuel ainsi que la télécommande électrique, de sorte que la vanne ne soit jamais bloquée.
Le tableau ci-dessous reflète la configuration standard du KY-KT-27. Lorsque votre plate-forme de compteur fonctionne avec une tension, une courbe de couple ou une convention de câblage différente, ces paramètres peuvent être personnalisés lors de l'examen OEM.
| Paramètre | Valeur standard | Note de passation des marchés |
|---|---|---|
| Modèle | KY-KT-27 | Confirmer le code du modèle sur l'échantillon et la fiche technique |
| Tension nominale | 24 V CC | Plage de fonctionnement 23-25 V ; confirmer la compatibilité avec le rail d'alimentation du compteur |
| Courant de fonctionnement | ≤80 mA | Budget pour le courant de pointe pendant le déplacement de la vanne, pas seulement en veille |
| Courant à rotor bloqué | 450 mA | Utile pour le dimensionnement des circuits de commande et de protection |
| Couple de sortie | ≥1,8 N·m | Mesuré à la tension nominale ; confirmer par rapport au couple de serrage des sièges de soupape |
| Rapport de réduction | 2400:1 | Adapté à la plateforme de vannes DN15-DN20 |
| Temps de réponse de la vanne | ≤10 s | Ouverture pour fermeture ou fermeture pour ouverture à la tension nominale |
| Indice d'étanchéité | IP66 | Convient aux boîtiers de compteurs humides, sujets aux éclaboussures et extérieurs |
| Câblage | Câble d'alimentation + câble d'alarme de fuite | La longueur du câble, le type de connecteur et la couleur du fil peuvent être personnalisés |
Si votre application fonctionne sur 3,6 V, 5 V ou 12 V, ou nécessite un niveau de couple différent, l'équipe d'ingénierie de Kaiye peut examiner la charge de la vanne et proposer une configuration d'actionneur adaptée plutôt que de forcer un SKU standard dans une plate-forme de vanne incompatible.
Pour les acheteurs OEM, la qualité de l'actionneur dépend de son ajustement avec le boîtier du compteur, la tige de vanne et le tableau de commande. Le KY-KT-27 utilise un design compact et intégré destiné aux boîtiers de compteurs intelligents dans des espaces restreints, avec un schéma de câblage qui sépare l'alimentation du circuit de détection de fuite.
Câblage d'alimentation.L'actionneur est alimenté via un câble dédié. Le circuit de commande doit être dimensionné pour le courant à rotor bloqué de 450 mA, même si le courant de fonctionnement normal est ≤ 80 mA, car le siège de vanne peut brièvement exiger un courant plus élevé. Une protection contre l'inversion de polarité sur la carte du compteur est recommandée si l'actionneur est remplaçable sur site.
Câblage d'alarme de fuite.Le câble de fuite est une entrée séparée. Lorsque le câble de détection détecte un contact avec l'eau, l'actionneur ferme la vanne et déclenche l'indicateur d'alarme rouge. Ce circuit doit être traité comme une entrée de sécurité et non comme un signal de mesure, et doit rester indépendant du module de communication afin qu'une défaillance de communication ne désactive pas la fermeture déclenchée par une fuite.
Interface de montage.L'actionneur est conçu autour de la tige de vanne et du modèle de montage utilisé sur les corps de vanne des compteurs intelligents DN15 à DN20. Avant la libération du volume, les acheteurs doivent confirmer l'équerre de la tige, l'espacement des trous de montage et l'orientation de l'actionneur à l'intérieur du boîtier du compteur. Kaiye peut fournir un échantillon pour un contrôle d'ajustement mécanique avant que la commande de production ne soit passée.
Si vous recherchez également le boîtier du compteur ou l'ensemble de vanne complet, l'actionneur peut être examiné avec lecoque de compteur d'eauet le corps de la vanne pour réduire le décalage d'interface lors de l'assemblage.
L'actionneur est positionné pour le contrôle de vannes de petit diamètre où le fonctionnement électrique à distance et la fermeture à sécurité intégrée sont plus importants que l'actionnement à grande vitesse. Les applications de volume typiques incluent :
Ouverture/fermeture à distance pour le contrôle de la facturation, la gestion des arriérés et la réponse aux fuites dans les immeubles d'habitation et les comptes résidentiels gérés par les services publics.
Arrêt automatique en cas de détection de fuite, contrôle du niveau du réservoir et fonctionnement de la vanne de cycle de filtration dans les équipements de purification au point d'utilisation et commerciaux.
Installation par lots dans la rénovation d'anciennes communautés, la gestion de l'eau sur les campus et le sous-comptage des parcs industriels où les actionneurs sont achetés en quantités à quatre ou cinq chiffres.
Fourniture d'actionneurs aux fabricants de compteurs d'eau et aux ateliers d'automatisation de vannes qui intègrent l'actionneur dans leur propre compteur ou produit de vanne avant de l'expédier au service public.
Étant donné que l’actionneur fait partie de la plate-forme plus large de composants de compteurs d’eau de Kaiye, les acheteurs qui s’approvisionnent en plusieurs composants peuvent consolider la qualification et la logistique. Si votre projet nécessite également une communication sans fil au niveau du compteur, l'actionneur est conçu pour fonctionner aux côtés du Kaiye.compteur d'eau sans filplate-forme, où le contrôle des vannes et la transmission de données à distance sont traités comme un seul système plutôt que comme deux parties qualifiées séparément.
Pour les acheteurs B2B, « fabricant » doit signifier contrôle des processus, et pas seulement une société commerciale avec un catalogue. Kaiye exploite un système de qualité ISO 9001, gère une production automatisée d'ensembles d'actionneurs et produit des actionneurs pour compteurs d'eau depuis plus de deux décennies. Le KY-KT-27 bénéficie de cette base de production de trois manières concrètes :
Cohérence des lots.Les engrenages métalliques sont usinés selon des dimensions contrôlées. L'assemblage automatisé réduit la variation d'une unité à l'autre en termes d'engrènement, de couple de sortie et de temps de réponse, ce qui est essentiel lorsque vous installez des milliers d'actionneurs dans le cadre d'un projet de service public.
Inspection entrante et test final.La production standard comprend des contrôles fonctionnels pour la consommation de courant, le temps de réponse et la course des vannes. Les acheteurs peuvent demander le protocole d’inspection et le plan d’échantillonnage avant de passer une commande en volume.
Traçabilité.Le code du modèle, le lot de production et les enregistrements de tests sont conservés afin que si un problème sur le terrain apparaît, la population affectée puisse être isolée plutôt que de traiter chaque actionneur du projet comme suspect. Pour en savoir plus sur la base de production et le système qualité de Kaiye, consultez leprofil de l'entreprise et aperçu de la fabrication.
Le KY-KT-27 est disponible en unité standard, mais standard ne signifie pas fixe. Pour les acheteurs OEM et projets, les éléments suivants sont généralement personnalisés après examen technique :
Tension et logique de commande.Si votre carte de compteur fournit 3,6 V, 5 V ou 12 V au lieu de 24 V, l'entraînement de l'actionneur peut être révisé et adapté. La polarité du signal de commande et la logique d'ouverture/fermeture peuvent également être alignées sur votre carte.
Câble et connecteur.La longueur du câble, le calibre du fil, le code couleur et le type de connecteur peuvent être spécifiés pour correspondre au boîtier de votre compteur et au dispositif d'assemblage.
Couple et rapport de démultiplication.Pour les vannes avec un couple de siège plus élevé ou une géométrie de tige différente, un autre rapport de démultiplication ou un autre niveau de moteur peut être plus approprié que la configuration standard 2400:1.
Image de marque et emballage.Un marquage de marque privée, un emballage neutre et un étiquetage spécifique au projet sont disponibles pour les commandes en volume.
Le MOQ typique pour une configuration standard commence à 500 pièces ; une tension, un câble ou une marque personnalisés peuvent nécessiter un MOQ plus élevé et une étape d'approbation de l'échantillon. Le délai de livraison pour les unités standard est généralement de 15 à 25 jours ouvrables après la confirmation du bon de commande et de l'échantillon, en fonction de la quantité commandée et de la disponibilité des composants. Le MOQ final et le délai de livraison sont confirmés lors du devis.
Quelle est la quantité minimum de commande ?
La configuration standard commence à 500 pièces. Une tension, un câble, un connecteur ou une marque personnalisés peuvent nécessiter un MOQ plus élevé et une étape d'approbation de l'échantillon.
L'actionneur peut-il être personnalisé pour 3,6 V, 5 V ou 12 V ?
Oui. L'unité standard est de 24 V CC, mais le variateur peut être révisé et adapté aux systèmes de 3,6 V, 5 V ou 12 V après évaluation technique.
Quel est le délai de livraison ?
Les unités standard sont généralement livrées 15 à 25 jours ouvrables après la confirmation du bon de commande et de l'échantillon, en fonction de la quantité commandée et de la disponibilité des composants.
Est-ce qu'il ferme automatiquement la valve en cas de fuite d'eau ?
Oui, lorsque le câble d'alarme de fuite détecte un contact avec l'eau, l'actionneur ferme la vanne et active un indicateur d'alarme rouge.
