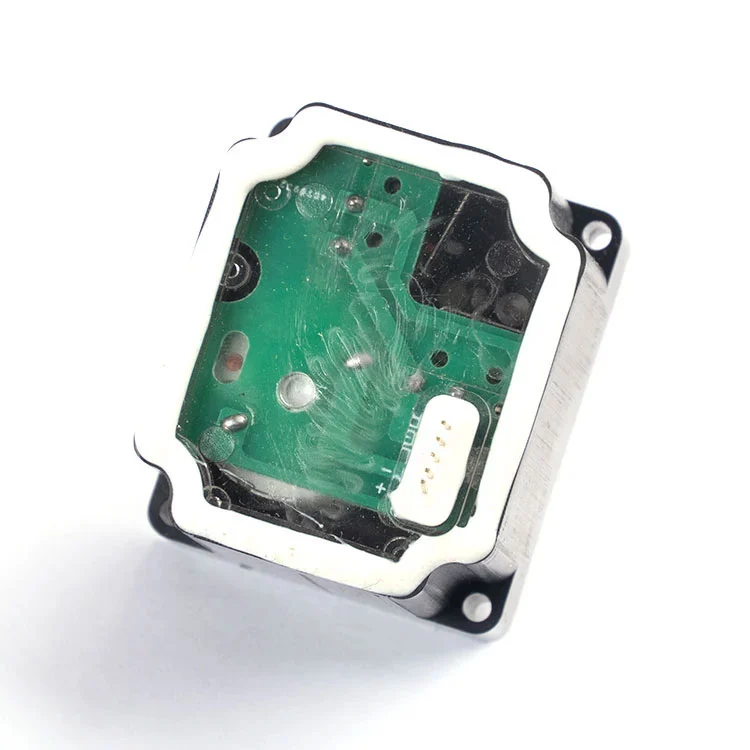

Actionneur sans fil pour compteur d'eau 3,6 V pour compteurs d'eau intelligents DN15-DN25.
Connexion plug-and-play à 5 broches de 2,0 mm sans fil, pas de soudure de câble. 3,6 V CC · 2,5 à 5 V en fonctionnement · double réduction : 2 400:1 pour DN15 à DN20, 3 700:1 pour DN25 · Couple ≥1,8 à 2,7 N·m · Courant de fonctionnement ≤ 25 mA · Courant à rotor bloqué 450 mA · ≤ 10 à 16 s d'ouverture/fermeture · IP67.
Conçu pour l'assemblage de compteurs automatisés et les plateformes de compteurs intelligents alimentés par batterie. Les fonctions et la séquence des broches peuvent être personnalisées.
Définition des broches OEM, connecteur et personnalisation de la marque. MOQ et délai de livraison confirmés lors du devis.Envoyez les spécifications de votre plate-forme de compteur pour un devis correspondant.
Si vous recherchez des actionneurs pour une ligne de production de compteurs d'eau intelligents, les questions d'approbation sont prévisibles : la connexion nécessite-t-elle un soudage par câble, le couple sera-t-il maintenu sur une vanne vieillissante et la définition des broches correspondra-t-elle à votre carte de compteur sans retouche ? Cet actionneur sans fil est construit autour de ces trois contraintes.
Kaiye fabrique des actionneurs de compteurs d'eau depuis l'adoption précoce des compteurs intelligents, avec une capacité annuelle d'actionneur de10 millions d'ensembleset plus de 30 ans d'expérience dans la production de matériel et de vannes de régulation. Cet actionneur sans fil fait partie de cette plate-forme éprouvée en volume, conçue pour l'intégration OEM, la cohérence des lots et les délais de livraison prévisibles.
Vous trouverez ci-dessous la comparaison des connexions, les paramètres de fonctionnement, la définition des broches, les limites d'approvisionnement et les questions techniques que votre équipe d'ingénierie posera avant d'approuver un échantillon.

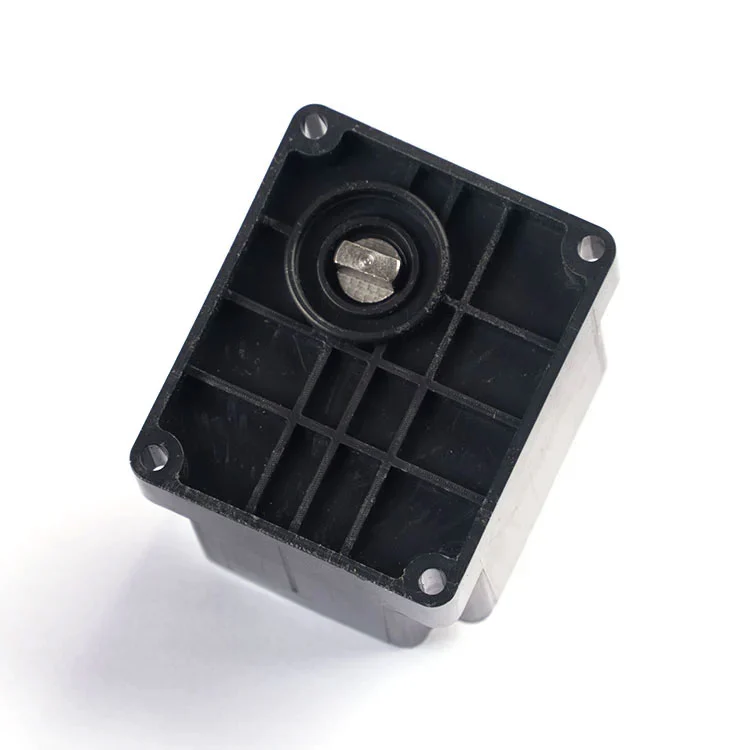

Alignez la fiche à 5 broches de 2,0 mm avec la prise du tableau de compteur et placez l'actionneur sur la tige de la vanne.
Vérifiez que la fiche est bien en place et que le contact de la broche est stable. Aucune soudure de câble n’est requise.
Mettez sous tension et vérifiez la réponse d’ouverture/fermeture, la consommation de courant et la course de la vanne avant la libération du lot.
Le tableau ci-dessous reflète la configuration standard de l'actionneur sans fil. Lorsque votre plate-forme de compteur fonctionne sur une tension, une courbe de couple ou une définition de broche différente, ces paramètres peuvent être personnalisés lors de l'examen OEM.
| Paramètre | Valeur standard | Note de passation des marchés |
|---|---|---|
| Tension nominale | 3,6 V CC | Confirmer la compatibilité avec la batterie du compteur |
| Plage de tension de fonctionnement | 2,5 à 5 V CC | Une tension plus élevée dans la plage fournit un couple plus élevé mais réduit la durée de vie |
| Courant de fonctionnement | ≤25 mA | Budget pour le courant de pointe pendant le déplacement de la vanne, pas seulement en veille |
| Courant à rotor bloqué | Env. 450 mA (moteur série 300) | Utile pour le dimensionnement des circuits de commande et de protection |
| Rapport de réduction | 2400:1 (DN15 à DN20) 3700:1 (DN25) |
Faire correspondre le rapport de réduction à la taille de la vanne ; ne pas utiliser 2400:1 sur DN25 |
| Couple de sortie | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Confirmer le couple de serrage des sièges de vanne et la taille du tuyau |
| Heure d'ouverture/fermeture | ≤10 s (2400:1) ≤16 s (3700:1) |
Ouverture pour fermeture ou fermeture pour ouverture à la tension nominale |
| Indice d'étanchéité | IP67 | Etanche à la poussière et protégé contre une immersion temporaire |
| Connexion | Plug-and-play 5 broches de 2,0 mm, pas de soudure de câble | Les fonctions et la séquence des broches peuvent être personnalisées |
Si votre carte de compteur utilise une définition de broche différente ou attend un connecteur différent, l'équipe d'ingénierie de Kaiye peut examiner l'interface et proposer une configuration adaptée plutôt que de forcer une fiche standard dans une carte incompatible.
L'actionneur utilise une interface standard à 5 broches de 2,0 mm. Les fonctions et la séquence des broches peuvent être personnalisées en fonction des exigences de votre projet.
| Numéro de broche (2,0 mm) | Définition de la fonction des broches |
|---|---|
| I | Signal de commande d'ouverture de vanne |
| II | Borne commune (COM) |
| III | Signal de commande de fermeture de vanne |
| IV | Alimentation CC positive (+) |
| V | Alimentation CC négative (-) |
Broches d'alimentation.Les broches IV et V alimentent le moteur d'entraînement. Le circuit de commande doit être dimensionné pour le courant à rotor bloqué de 450 mA, même si le courant de fonctionnement normal est ≤25 mA, car le siège de vanne peut brièvement exiger un courant plus élevé. Une protection contre l'inversion de polarité sur la carte du compteur est recommandée si l'actionneur est remplaçable sur site.
Broches de contrôle.Les broches I, II et III portent le contrôle d'ouverture/fermeture et COM. Ce circuit doit être traité comme une entrée de commande, et non comme une ligne électrique, et doit rester indépendant du module de communication afin qu'une panne de communication ne désactive pas le contrôle de la vanne.

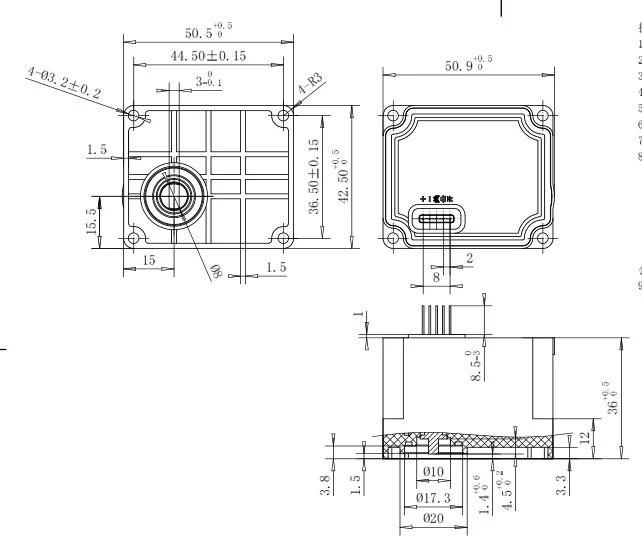

Avant la libération du volume, les acheteurs doivent confirmer la séquence des broches, l'orientation de la fiche et la position de l'actionneur à l'intérieur du boîtier du compteur. Kaiye peut fournir un échantillon pour un contrôle d'ajustement mécanique et électrique avant que la commande de production ne soit passée.
L'actionneur est positionné pour les plates-formes de compteurs intelligents où un assemblage plug-and-play, une faible consommation de courant et une connexion stable par broche comptent plus qu'un actionnement à grande vitesse. Les applications de volume typiques incluent :
Étant donné que l’actionneur fait partie de la plate-forme plus large de composants de compteurs d’eau de Kaiye, les acheteurs qui s’approvisionnent en plusieurs composants peuvent consolider la qualification et la logistique. Si votre projet nécessite également une communication sans fil au niveau du compteur, l'actionneur est conçu pour fonctionner aux côtés du Kaiye.compteur d'eau sans filplate-forme. Vous pouvez également consulter l'intégralitégamme d'actionneurs de compteur d'eaupour les modèles associés.
Pour les acheteurs B2B, « fabricant » doit signifier contrôle des processus, et pas seulement une société commerciale avec un catalogue. Kaiye exploite un système de qualité ISO 9001, gère une production automatisée d'ensembles d'actionneurs et produit des actionneurs pour compteurs d'eau depuis plus de deux décennies. Cet actionneur sans fil bénéficie de cette base de production de trois manières concrètes :
Cohérence des lots.La connexion par broche sans fil supprime le soudage manuel des câbles, qui constitue l'une des plus grandes sources de variation d'une unité à l'autre dans l'assemblage des actionneurs. L'assemblage automatisé et les dimensions contrôlées des broches réduisent les variations de résistance de contact et de temps de réponse.
Inspection entrante et test final.La production standard comprend des contrôles fonctionnels pour la consommation de courant, le temps de réponse et la course des vannes. Les acheteurs peuvent demander le protocole d’inspection et le plan d’échantillonnage avant de passer une commande en volume.
Traçabilité.Le code du modèle, le lot de production et les enregistrements de tests sont conservés afin que si un problème sur le terrain apparaît, la population affectée puisse être isolée plutôt que de traiter chaque actionneur du projet comme suspect. Pour en savoir plus sur la base de production et le système qualité de Kaiye, consultez leprofil de l'entreprise et aperçu de la fabrication.
L'actionneur sans fil est disponible en unité standard, mais standard ne signifie pas fixe. Pour les acheteurs OEM et projets, les éléments suivants sont généralement personnalisés après examen technique :
Définition et séquence des broches.Les fonctions des broches et l'ordre des broches peuvent être alignés sur votre panneau de compteur.
Connecteur et boîtier.Le type de fiche, l'orientation et le boîtier de l'actionneur peuvent être spécifiés pour correspondre au boîtier de votre compteur et au dispositif d'assemblage.
Rapport de réduction.Si la taille de votre vanne se situe en dehors de DN15 à DN25, ou si le couple de serrage est inhabituel, un autre rapport de transmission ou un autre niveau de moteur peut être plus approprié que la configuration standard 2400:1 ou 3700:1.
Image de marque et emballage.Un marquage de marque privée, un emballage neutre et un étiquetage spécifique au projet sont disponibles pour les commandes en volume.
Le MOQ et le délai de livraison typiques sont confirmés lors du devis. La livraison standard a généralement lieu 15 à 30 jours après la confirmation du bon de commande et de l'échantillon, en fonction de la quantité commandée et de la disponibilité des composants.
Que signifie « pas de fil » sur cet actionneur ?
Il s'agit d'une connexion à broche sans fil : l'actionneur se branche directement sur la base du compteur et sur le module électronique via une interface à 5 broches de 2,0 mm, sans qu'aucune soudure de câble ne soit nécessaire. Cela simplifie l’assemblage et prend en charge les lignes de production automatisées.
Pour quels calibres de compteurs d'eau l'actionneur sans fil est-il adapté ?
Il est conçu pour les compteurs d'eau intelligents DN15 à DN25. Utilisez une réduction de 2400:1 pour les compteurs DN15 et DN20 et une réduction de 3700:1 pour les compteurs DN25.
Quelle est la définition de la broche ?
La définition standard de 2,0 mm à 5 broches est la suivante : signal de commande d'ouverture de vanne I, borne commune II (COM), signal de commande de fermeture de vanne III, alimentation CC positive (+), alimentation CC négative (-). Les fonctions et la séquence des broches peuvent être personnalisées.
La définition des broches, le câble ou la marque peuvent-ils être personnalisés ?
Oui. Les fonctions des broches, la séquence des broches, le type de connecteur et le marquage de marque privée peuvent être spécifiés pour les commandes en volume après examen technique.
Quel est le délai de livraison pour les commandes régulières ?
Le délai de livraison est généralement de 15 à 30 jours et peut être plus court ou plus long en fonction de la période du modèle et de la quantité commandée.
