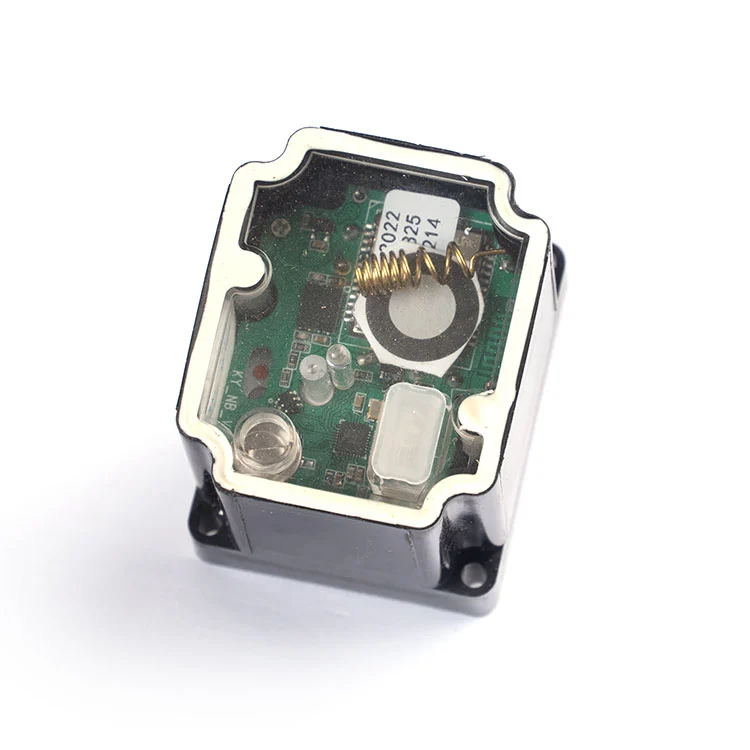

Actionneur modulaire de compteur d'eau 3,6 V pour compteurs d'eau intelligents DN15-DN25.
3,6 V CC · 2,5 à 5 V en fonctionnement · double réduction : 2 400:1 pour DN15 à DN20, 3 700:1 pour DN25 · Couple ≥1,8 à 2,7 N·m · Courant de fonctionnement ≤ 25 mA · Courant à rotor bloqué 450 mA · ≤ 10 à 16 s d'ouverture/fermeture · IP67.
Connecteur 4P de type PH avec 6 fils (4 signaux + 2 alimentations). Conçu pour les plateformes de compteurs intelligents modulaires alimentés par batterie.
Fourniture OEM / ODM · Actionneur modulaire à double rapport
Actionneur modulaire de compteur d'eau en gros pour plates-formes de compteurs intelligents DN15-DN25
Si vous recherchez des actionneurs modulaires pour une plate-forme de compteur d'eau intelligent, les questions d'approbation sont prévisibles : le rapport de réduction correspond-il à la taille de la vanne, le couple sera-t-il maintenu sur une vanne vieillissante, et la définition du connecteur et du fil correspondra-t-elle à votre carte de compteur sans retouche ? Cet actionneur modulaire 3,6 V est construit autour de ces trois contraintes.
Kaiye fabrique des actionneurs de compteurs d'eau depuis l'adoption précoce des compteurs intelligents, avec une capacité annuelle d'actionneur de10 millions d'ensembleset plus de 30 ans d'expérience dans la production de matériel et de vannes de régulation. Cet actionneur modulaire fait partie de cette plate-forme éprouvée en volume, conçue pour l'intégration OEM, la cohérence des lots et les délais de livraison prévisibles.
Vous trouverez ci-dessous la sélection à double rapport, les paramètres de fonctionnement, la logique de câblage et de connecteur, les limites d'approvisionnement et les questions techniques que votre équipe d'ingénierie posera avant d'approuver un échantillon.
2400:1 · DN15–DN20
Plateforme résidentielle standard
Rapport de réduction
2400:1
Couple de sortie
≥1,8 N·m
Heure d'ouverture/fermeture
≤10 s
Tension nominale
3,6 V CC
Courant de fonctionnement
≤25 mA
3700:1 · DN25
Alésage plus grand / couple d'assise plus élevé
Rapport de réduction
3700:1
Couple de sortie
≥2,7 N·m
Heure d'ouverture/fermeture
≤16 s
Tension nominale
3,6 V CC
Courant de fonctionnement
≤25 mA
Ce que l'actionneur modulaire résout réellement pour les acheteurs
La plupart des problèmes d'intégration des actionneurs modulaires ne proviennent pas du moteur. Ils proviennent du choix d'un mauvais rapport de réduction pour la taille de la vanne, d'une consommation de courant qui draine la batterie plus rapidement que prévu ou de définitions de connecteurs et de fils qui ne correspondent pas à la carte du compteur. Cet actionneur résout directement ces trois points de défaillance.
Double rapport adapté à la taille de la vanne.2400:1 pour DN15-DN20 et 3700:1 pour DN25. La version 3700:1 fournit ≥2,7 N·m pour gérer le couple de serrage plus élevé des vannes DN25, tandis que la version 2400:1 maintient le temps de réponse à ≤10 s pour les alésages plus petits.
Faible consommation de courant pour les compteurs alimentés par batterie.Le courant de fonctionnement est ≤ 25 mA à 3,6 V nominal, avec un courant à rotor bloqué de 450 mA. Le faible courant de fonctionnement permet à l'actionneur de fonctionner à partir d'une batterie sans décharge excessive, tandis que la figure du rotor verrouillé indique à votre circuit de commande à quoi s'attendre lors du siège de la vanne.
Connecteur 4P de type PH, 6 fils.4 lignes de signal plus 2 fils d'alimentation. Le connecteur est destiné aux plates-formes de compteurs modulaires où l'actionneur se branche sur la carte plutôt que d'être câblé.
IP67 pour fosses de compteurs humides et extérieures.Le boîtier est classé IP67 pour l'immersion temporaire et la pénétration de poussière, adapté aux boîtiers de compteurs extérieurs, aux fosses souterraines et aux armoires utilitaires humides.
Spécifications techniques que les acheteurs doivent vérifier avant de commander
Le tableau ci-dessous reflète la configuration standard de l'actionneur modulaire. Lorsque votre plate-forme de compteur fonctionne avec une tension, une courbe de couple ou une convention de connecteur différente, ces paramètres peuvent être personnalisés lors de l'examen OEM.
Paramètre
Valeur standard
Note de passation des marchés
Tension nominale
3,6 V CC
Confirmer la compatibilité avec la batterie du compteur
Plage de tension de fonctionnement
2,5 à 5 V CC
Une tension plus élevée dans la plage fournit un couple plus élevé mais réduit la durée de vie
Courant de fonctionnement
≤25 mA
Budget pour le courant de pointe pendant le déplacement de la vanne, pas seulement en veille
Courant à rotor bloqué
450 mA
Utile pour le dimensionnement des circuits de commande et de protection
Rapport de réduction
2400:1 (DN15 à DN20) 3700:1 (DN25)
Faire correspondre le rapport de réduction à la taille de la vanne ; ne pas utiliser 2400:1 sur DN25
Couple de sortie
≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1)
Confirmer le couple de serrage des sièges de vanne et la taille du tuyau
Heure d'ouverture/fermeture
≤10 s (2400:1) ≤16 s (3700:1)
Ouverture pour fermeture ou fermeture pour ouverture à la tension nominale
Indice d'étanchéité
IP67
Convient aux boîtiers de compteurs humides, sujets aux éclaboussures et extérieurs
Connecteur
Type PH, 4P avec 6 fils
4 lignes de signal + 2 fils d'alimentation ; confirmer la définition du fil par rapport à la fiche technique
Si votre carte de compteur utilise un connecteur différent ou s'attend à une définition de fil différente, l'équipe d'ingénierie de Kaiye peut examiner le faisceau et proposer une configuration adaptée plutôt que de forcer une fiche standard dans une carte incompatible.
Câblage et connecteur : ce que les ingénieurs demandent en premier
Pour les plates-formes de compteurs modulaires, la qualité de l'actionneur dépend de son ajustement avec le tableau du compteur, la tige de vanne et le boîtier. Cet actionneur utilise un connecteur 4P de type PH avec 6 fils : 4 lignes de signal plus 2 fils d'alimentation. La fiche est destinée à être installée directement dans le tableau du compteur plutôt que d'être câblée.
Câblage d'alimentation.La paire de puissance alimente le moteur d’entraînement. Le circuit de commande doit être dimensionné pour le courant à rotor bloqué de 450 mA, même si le courant de fonctionnement normal est ≤25 mA, car le siège de vanne peut brièvement exiger un courant plus élevé. Une protection contre l'inversion de polarité sur la carte du compteur est recommandée si l'actionneur est remplaçable sur site.
Câblage des signaux.Les 4 lignes de signal transportent le contrôle d'ouverture/fermeture et le retour de position. Ce circuit doit être traité comme une entrée de commande, et non comme une ligne électrique, et doit rester indépendant du module de communication afin qu'une panne de communication ne désactive pas le contrôle de la vanne.
Définition du fil.La documentation actuelle du produit montre 6 fils mais les définitions de couleurs doivent être confirmées par rapport à la fiche technique réelle avant la production. Les acheteurs doivent demander le schéma de câblage final et le brochage avant l'approbation de l'échantillon.
Interface de montage.L'actionneur est conçu autour de la tige de vanne et du modèle de montage utilisé sur les corps de vanne des compteurs intelligents modulaires DN15 à DN25. Avant la libération du volume, les acheteurs doivent confirmer l'équerre de la tige, l'espacement des trous de montage et l'orientation de l'actionneur à l'intérieur du boîtier du compteur. Kaiye peut fournir un échantillon pour un contrôle d'ajustement mécanique avant que la commande de production ne soit passée.
Si vous recherchez également le boîtier du compteur ou l'ensemble de vanne complet, l'actionneur peut être examiné avec lecoque de compteur d'eauet le corps de la vanne pour réduire le décalage d'interface lors de l'assemblage.
Où l'actionneur modulaire est utilisé : application adaptée aux projets de volume
L'actionneur est positionné pour les plates-formes modulaires de compteurs intelligents où le fonctionnement alimenté par batterie, la faible consommation de courant et un connecteur enfichable comptent plus qu'un actionnement à grande vitesse. Les applications de volume typiques incluent :
Compteurs d'eau résidentiels intelligents (DN15-DN20).Ouverture/fermeture à distance pour le contrôle de la facturation, la gestion des arriérés et la réponse aux fuites dans les immeubles d'habitation et les comptes résidentiels gérés par les services publics. Utilisez la version 2400:1.
Compteurs résidentiels et commerciaux légers de plus gros calibre (DN25).Lorsque le couple de siège de soupape est plus élevé et que la version 3 700 : 1 est requise pour maintenir une fermeture fiable.
Fosses de compteurs non électrifiées.Installations de compteurs souterraines et extérieures où le secteur 220 V ou les câbles d'alimentation dédiés ne sont pas pratiques et où l'actionneur fonctionne à partir de la batterie du compteur.
Plateformes de compteurs OEM.Fourniture d'actionneurs aux fabricants de compteurs d'eau qui intègrent l'actionneur modulaire dans leur propre compteur avant l'expédition au service public.
Étant donné que l’actionneur fait partie de la plate-forme plus large de composants de compteurs d’eau de Kaiye, les acheteurs qui s’approvisionnent en plusieurs composants peuvent consolider la qualification et la logistique. Si votre projet nécessite également une communication sans fil au niveau du compteur, l'actionneur est conçu pour fonctionner aux côtés du Kaiye.compteur d'eau sans filplate-forme. Vous pouvez également consulter l'intégralitégamme d'actionneurs de compteur d'eaupour les modèles associés.
Qualité, cohérence et ce que « fabricant » signifie réellement ici
Pour les acheteurs B2B, « fabricant » doit signifier contrôle des processus, et pas seulement une société commerciale avec un catalogue. Kaiye exploite un système de qualité ISO 9001, gère une production automatisée d'ensembles d'actionneurs et produit des actionneurs pour compteurs d'eau depuis plus de deux décennies. Cet actionneur modulaire bénéficie de cette base de production de trois manières concrètes :
Cohérence des lots.Les engrenages sont usinés selon des dimensions contrôlées. L'assemblage automatisé réduit la variation d'une unité à l'autre en termes d'engrènement, de couple de sortie et de temps de réponse, ce qui est essentiel lorsque vous installez des milliers d'actionneurs dans le cadre d'un projet de service public.
Inspection entrante et test final.La production standard comprend des contrôles fonctionnels pour la consommation de courant, le temps de réponse et la course des vannes. Les acheteurs peuvent demander le protocole d’inspection et le plan d’échantillonnage avant de passer une commande en volume.
Traçabilité.Le code du modèle, le lot de production et les enregistrements de tests sont conservés afin que si un problème sur le terrain apparaît, la population affectée puisse être isolée plutôt que de traiter chaque actionneur du projet comme suspect. Pour en savoir plus sur la base de production et le système qualité de Kaiye, consultez leprofil de l'entreprise et aperçu de la fabrication.
Conditions de personnalisation et d'approvisionnement OEM
L'actionneur modulaire est disponible en unité standard, mais standard ne signifie pas fixe. Pour les acheteurs OEM et projets, les éléments suivants sont généralement personnalisés après examen technique :
Câble et connecteur.La longueur du câble, le calibre du fil, le code couleur et le type de connecteur peuvent être spécifiés pour correspondre au boîtier de votre compteur et au dispositif d'assemblage.
Définition des fils et logique de contrôle.Le mappage du signal d'ouverture/fermeture et la polarité de l'alimentation peuvent être alignés avec votre carte de compteur.
Rapport de réduction.Si la taille de votre vanne se situe en dehors de DN15 à DN25, ou si le couple de serrage est inhabituel, un autre rapport de transmission ou un autre niveau de moteur peut être plus approprié que la configuration standard 2400:1 ou 3700:1.
Image de marque et emballage.Un marquage de marque privée, un emballage neutre et un étiquetage spécifique au projet sont disponibles pour les commandes en volume.
Le MOQ et le délai de livraison typiques sont confirmés lors du devis. La livraison standard a généralement lieu 15 à 30 jours après la confirmation du bon de commande et de l'échantillon, en fonction de la quantité commandée et de la disponibilité des composants.
FAQ sur les achats
À quelles spécifications de compteur d’eau intelligent l’actionneur modulaire est-il adapté ? L'actionneur est conçu pour les compteurs d'eau intelligents DN15-DN25. Utilisez une réduction de 2400:1 pour les compteurs DN15 et DN20, et une réduction de 3700:1 pour les compteurs DN25, correspondant aux exigences de contrôle des vannes de chaque calibre.
Quel est l'avantage du faible courant de fonctionnement (≤25 mA) ? Le faible courant de fonctionnement réduit la consommation d'énergie des compteurs alimentés par batterie, prolonge les cycles de remplacement de la batterie et réduit la chaleur et le bruit pendant le fonctionnement.
Quelle est la configuration du connecteur et du câblage ? L'actionneur utilise un connecteur 4P de type PH avec 6 fils : 4 lignes de signal plus 2 fils d'alimentation. Confirmez la définition exacte de la couleur du fil par rapport à la fiche technique réelle du produit avant de commander.
Le câble, le connecteur ou la marque peuvent-ils être personnalisés ? Oui. La longueur du câble, le calibre du fil, le code couleur, le type de connecteur et le marquage de marque privée peuvent être spécifiés pour les commandes en volume.
Quel est le délai de livraison pour les commandes régulières ? Le délai de livraison est généralement de 15 à 30 jours et peut être plus court ou plus long en fonction de la période du modèle et de la quantité commandée.
