Si vous achetez des actionneurs de vanne alimentés par batterie pour des compteurs d'eau intelligents, les questions clés sont toujours les mêmes : maintiendront-ils le couple sur des vannes vieillissantes, combien de temps fonctionneront-ils sur le bloc de cellules sèches du compteur et le câblage correspondra-t-il à votre carte de compteur sans retouche ? Cet actionneur 3,6 V est construit autour de ces trois contraintes.
Kaiye fabrique des actionneurs de compteurs d'eau depuis l'adoption précoce des compteurs intelligents, avec une capacité annuelle d'actionneur de10 millions d'ensembleset plus de 30 ans d'expérience dans la production de matériel et de vannes de régulation. Cet actionneur à pile sèche fait partie de cette plate-forme éprouvée en volume, conçue pour l'intégration OEM, la cohérence des lots et les délais de livraison prévisibles.
Vous trouverez ci-dessous les paramètres de travail réels, la logique de câblage, les limites d'approvisionnement et les questions techniques que votre équipe d'ingénierie posera avant d'approuver un échantillon.
La plupart des pannes des vannes des compteurs alimentés par batterie ne proviennent pas du moteur. Ils proviennent d'un manque de couple sur des vannes vieillissantes, d'une consommation de courant drainant la batterie plus rapidement que prévu ou d'un câblage qui ne correspond pas à la carte du compteur. Cet actionneur résout directement ces trois points de défaillance.
Évalué à ≥1,8 N·m grâce à une réduction à engrenages métalliques de 1 500:1, l'actionneur est dimensionné pour les vannes de compteur d'eau de petit diamètre. Les engrenages métalliques sont usinés et non frittés, ce qui préserve le couple sur de longs cycles et réduit le risque de dents dénudées en cas de décrochage.
Le courant de fonctionnement est ≤ 25 mA à 3,6 V nominal, avec un courant à rotor bloqué de 550 mA. Le faible courant de fonctionnement permet à l'actionneur de fonctionner à partir d'un bloc de piles sèches standard sans décharge excessive de la batterie, tandis que le chiffre du rotor verrouillé indique à votre circuit de commande à quoi s'attendre lors du siège de la vanne.
Négatif rouge, positif noir, bleu ouvert, COM blanc, jaune fermé. Le schéma de câblage sépare l'alimentation des signaux de commande d'ouverture/fermeture, de sorte que l'actionneur peut être piloté par la logique de commande existante de la carte de compteur sans ajouter de carte de relais séparée.
L'actionneur est destiné aux scénarios d'installation résidentielles, souterraines et non électrifiées où l'installation de câbles secteur 220 V ou de câbles d'alimentation dédiés n'est pas pratique. Il prend en charge un contrôle stable des vannes et un retour de signal sans infrastructure électrique du site.
Le tableau ci-dessous reflète la configuration standard de l'actionneur à pile sèche. Lorsque votre plate-forme de compteur fonctionne avec une tension, une courbe de couple ou une convention de câblage différente, ces paramètres peuvent être personnalisés lors de l'examen OEM.
| Paramètre | Valeur standard | Note de passation des marchés |
|---|---|---|
| Tension nominale | 3,6 V CC | Confirmer la compatibilité avec le pack de piles sèches du compteur |
| Plage de tension de fonctionnement | 2,5 à 5 V CC | Une tension plus élevée dans la plage fournit un couple plus élevé mais réduit la durée de vie |
| Courant de fonctionnement | ≤25 mA | Budget pour le courant de pointe pendant le déplacement de la vanne, pas seulement en veille |
| Courant à rotor bloqué | 550 mA | Utile pour le dimensionnement des circuits de commande et de protection |
| Couple de sortie | ≥1,8 N·m | Mesuré à la tension nominale ; confirmer par rapport au couple de serrage des sièges de soupape |
| Rapport de réduction | 1500:1 | Adapté à la plateforme de vannes de compteur d'eau de petit calibre |
| Temps de réponse de la vanne | ≤8 s | Ouverture pour fermeture ou fermeture pour ouverture à la tension nominale |
| Câblage | Négatif rouge, positif noir, bleu ouvert, COM blanc, jaune fermé | La longueur du câble, le connecteur et la couleur du fil peuvent être personnalisés |
Si votre carte de compteur fournit une polarité de signal de commande différente ou utilise un connecteur différent, l'équipe d'ingénierie de Kaiye peut examiner le câblage et proposer une configuration adaptée plutôt que de forcer un faisceau standard dans une plate-forme de compteur incompatible.
Pour les acheteurs OEM, la qualité de l'actionneur dépend de son ajustement avec le boîtier du compteur, la tige de vanne et le tableau de commande. Cet actionneur à pile sèche utilise un design compact destiné aux boîtiers de compteurs intelligents à espace limité, avec un schéma de câblage qui sépare l'alimentation des signaux de commande d'ouverture/fermeture.
Câblage d'alimentation.Le rouge est négatif, le noir est positif. Le circuit de commande doit être dimensionné pour le courant à rotor bloqué de 550 mA, même si le courant de fonctionnement normal est ≤ 25 mA, car le siège de vanne peut brièvement exiger un courant plus élevé. Une protection contre l'inversion de polarité sur la carte du compteur est recommandée si l'actionneur est remplaçable sur site.
Câblage de contrôle.Le bleu est ouvert, le blanc est COM, le jaune est proche. Ce circuit doit être traité comme une entrée de commande, et non comme une ligne électrique, et doit rester indépendant du module de communication afin qu'une panne de communication ne désactive pas le contrôle de la vanne.

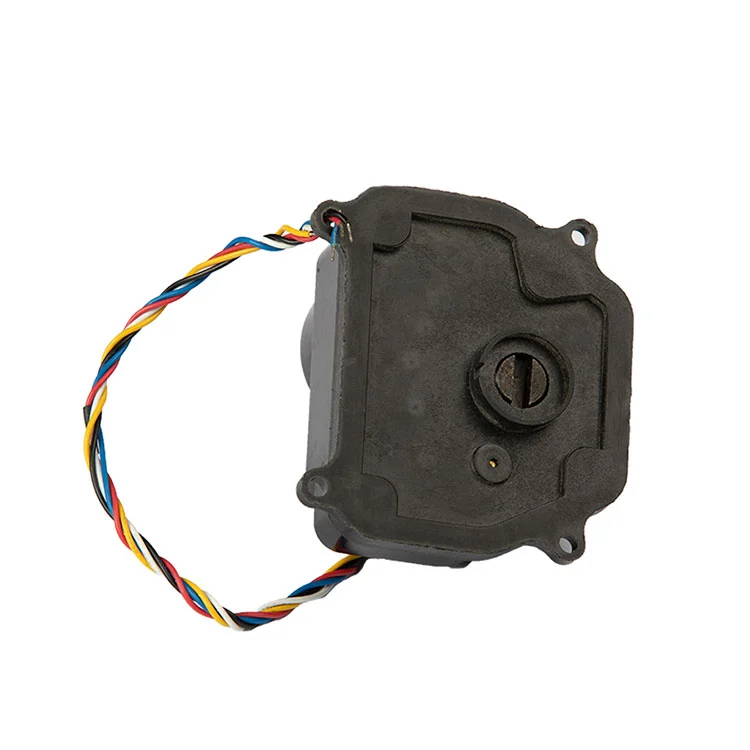

Interface de montage.L'actionneur est conçu autour de la tige de vanne et du modèle de montage utilisé sur les corps de vanne de compteur intelligent de petit calibre. Avant la libération du volume, les acheteurs doivent confirmer l'équerre de la tige, l'espacement des trous de montage et l'orientation de l'actionneur à l'intérieur du boîtier du compteur. Kaiye peut fournir un échantillon pour un contrôle d'ajustement mécanique avant que la commande de production ne soit passée.
Si vous recherchez également le boîtier du compteur ou l'ensemble de vanne complet, l'actionneur peut être examiné avec lecoque de compteur d'eauet le corps de la vanne pour réduire le décalage d'interface lors de l'assemblage.
L'actionneur est positionné pour le contrôle de vannes de petit diamètre où le fonctionnement alimenté par batterie et la faible consommation de courant comptent plus que l'actionnement à grande vitesse. Les applications de volume typiques incluent :
Ouverture/fermeture à distance pour le contrôle de la facturation, la gestion des arriérés et la réponse aux fuites dans les immeubles d'habitation et les comptes résidentiels gérés par les services publics.
Installations de compteurs souterraines et extérieures où le secteur 220 V ou les câbles d'alimentation dédiés ne sont pas pratiques et où l'actionneur fonctionne à partir du bloc de cellules sèches du compteur.
Installation par lots dans la rénovation d'anciennes communautés, la gestion de l'eau sur les campus et le sous-comptage des parcs industriels où les actionneurs sont achetés en quantités à quatre ou cinq chiffres.
Fourniture d'actionneurs aux fabricants de compteurs d'eau et aux ateliers d'automatisation de vannes qui intègrent l'actionneur dans leur propre compteur ou produit de vanne avant de l'expédier au service public.
Étant donné que l’actionneur fait partie de la plate-forme plus large de composants de compteurs d’eau de Kaiye, les acheteurs qui s’approvisionnent en plusieurs composants peuvent consolider la qualification et la logistique. Si votre projet nécessite également une communication sans fil au niveau du compteur, l'actionneur est conçu pour fonctionner aux côtés du Kaiye.compteur d'eau sans filplate-forme.
Pour les acheteurs B2B, « fabricant » doit signifier contrôle des processus, et pas seulement une société commerciale avec un catalogue. Kaiye exploite un système de qualité ISO 9001, gère une production automatisée d'ensembles d'actionneurs et produit des actionneurs pour compteurs d'eau depuis plus de deux décennies. Cet actionneur à pile sèche bénéficie de cette base de production de trois manières concrètes :
Cohérence des lots.Les engrenages métalliques sont usinés selon des dimensions contrôlées. L'assemblage automatisé réduit la variation d'une unité à l'autre en termes d'engrènement, de couple de sortie et de temps de réponse, ce qui est essentiel lorsque vous installez des milliers d'actionneurs dans le cadre d'un projet de service public.
Inspection entrante et test final.La production standard comprend des contrôles fonctionnels pour la consommation de courant, le temps de réponse et la course des vannes. Les acheteurs peuvent demander le protocole d’inspection et le plan d’échantillonnage avant de passer une commande en volume.
Traçabilité.Le code du modèle, le lot de production et les enregistrements de tests sont conservés afin que si un problème sur le terrain apparaît, la population affectée puisse être isolée plutôt que de traiter chaque actionneur du projet comme suspect. Pour en savoir plus sur la base de production et le système qualité de Kaiye, consultez leprofil de l'entreprise et aperçu de la fabrication.
L'actionneur à pile sèche est disponible en unité standard, mais standard ne signifie pas fixe. Pour les acheteurs OEM et projets, les éléments suivants sont généralement personnalisés après examen technique :
Câble et connecteur.La longueur du câble, le calibre du fil, le code couleur et le type de connecteur peuvent être spécifiés pour correspondre au boîtier de votre compteur et au dispositif d'assemblage.
Logique de contrôle.La polarité du signal d'ouverture/fermeture et la configuration COM peuvent être alignées avec votre carte de compteur.
Couple et rapport de démultiplication.Pour les vannes avec un couple de siège plus élevé ou une géométrie de tige différente, un rapport de transmission ou un niveau de moteur alternatif peut être plus approprié que la configuration standard de 1 500 : 1.

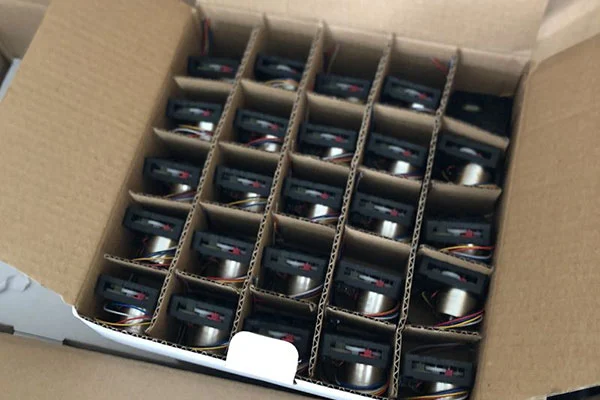

Image de marque et emballage.Un marquage de marque privée, un emballage neutre et un étiquetage spécifique au projet sont disponibles pour les commandes en volume.
Le MOQ typique pour une configuration standard commence à 500 pièces ; un câble, un connecteur ou une marque personnalisé peut nécessiter un MOQ plus élevé et une étape d'approbation de l'échantillon. Le délai de livraison pour les unités standard est généralement de 15 à 25 jours ouvrables après la confirmation du bon de commande et de l'échantillon. Le MOQ final et le délai de livraison sont confirmés lors du devis.
Quelle est la quantité minimum de commande ?
La configuration standard commence à 500 pièces. Un câble, un connecteur ou une marque personnalisés peuvent nécessiter un MOQ plus élevé et une étape d'approbation de l'échantillon.
L'actionneur peut-il être personnalisé pour différentes longueurs de fil ou connecteurs ?
Oui. La longueur du câble, le calibre du fil, le code couleur et le type de connecteur peuvent être spécifiés pour correspondre au boîtier de votre compteur et au dispositif d'assemblage.
Quel est le délai de livraison ?
Les unités standard sont généralement livrées 15 à 25 jours ouvrables après la confirmation du bon de commande et de l'échantillon, en fonction de la quantité commandée et de la disponibilité des composants.
L'actionneur est-il compatible avec les compteurs intelligents alimentés par batterie sèche de 3,6 V ?
Oui. L'actionneur est conçu pour les systèmes de batteries sèches de 3,6 V CC, avec une plage de tension de fonctionnement de 2,5 à 5 V. Confirmez la logique de contrôle du tableau de compteur et la charge de la vanne lors de l'examen technique.
