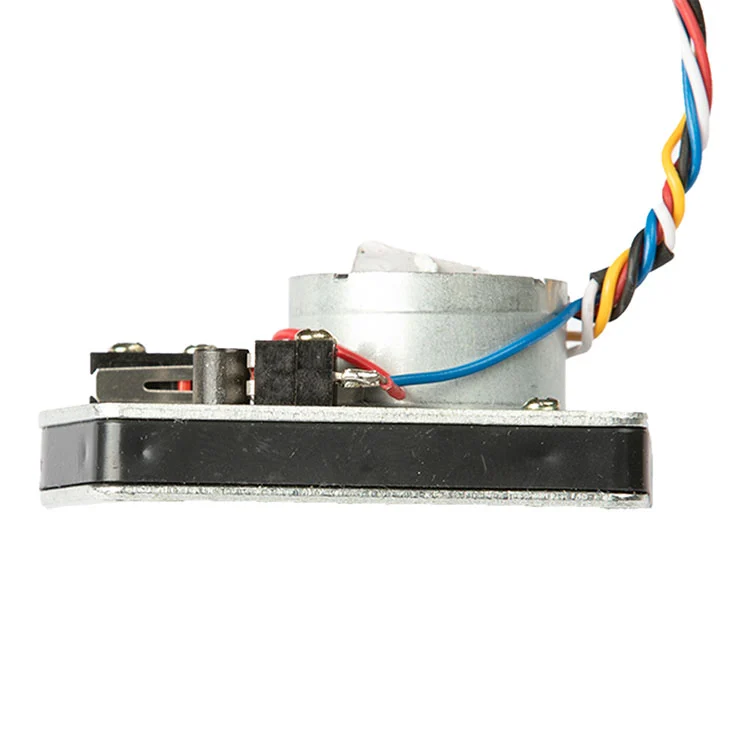

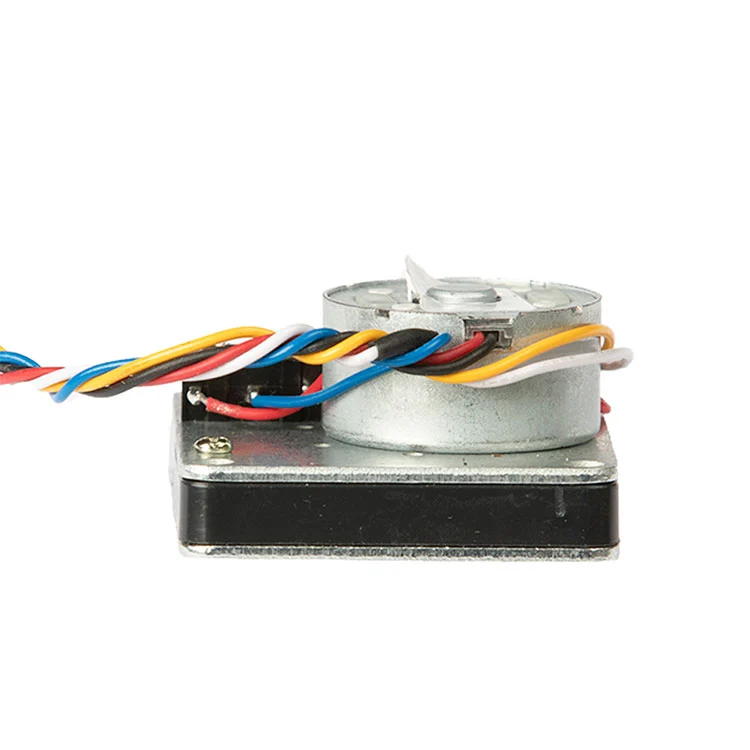

3.6V Water Meter Ball Valve Controller Actuator for smart water meters.
3.6V DC · 2.5–5V operable · 1000:1 reduction · >15 kg rated thrust · ≤25 mA operating current · 450 mA locked-rotor current · ≤13 s open/close.

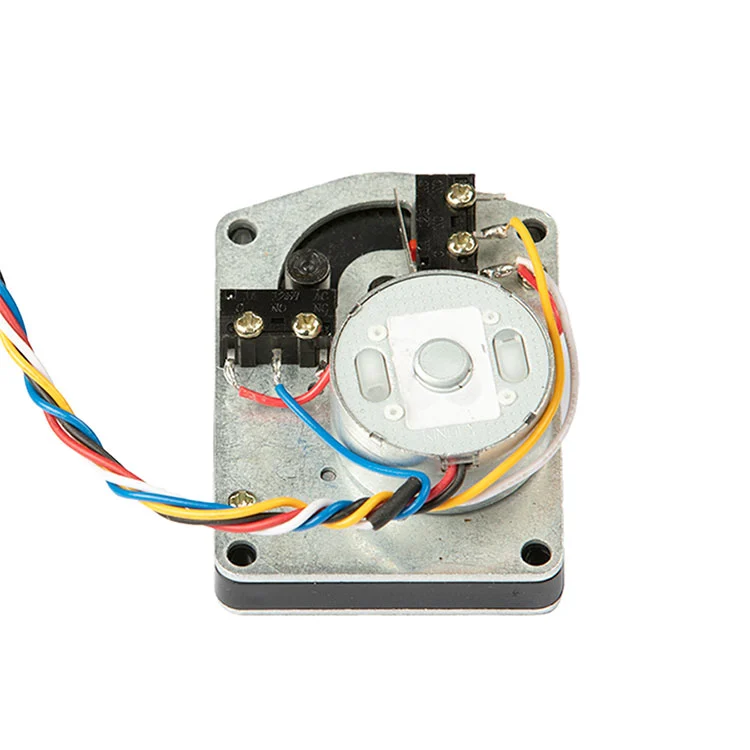

5-wire control: red positive, black negative, blue open, white COM, yellow close. Designed for ball valve control in residential and utility smart water meters.
OEM cable, connector, and branding customization. MOQ and lead time confirmed at quotation. Send your valve specifications for a matched quotation.
Si vous recherchez des actionneurs de robinet à tournant sphérique pour des compteurs d'eau intelligents, les questions d'approbation sont prévisibles : fournira-t-il suffisamment de poussée sur un robinet à tournant sphérique vieillissant, la consommation de courant correspondra-t-elle au budget électrique du compteur et le câblage correspondra-t-il à votre carte de compteur sans retouche ? Cet actionneur 3,6 V est construit autour de ces trois contraintes.
Kaiye fabrique des actionneurs de compteurs d'eau depuis l'adoption précoce des compteurs intelligents, avec une capacité annuelle d'actionneur de10 millions d'ensembleset plus de 30 ans d'expérience dans la production de matériel et de vannes de régulation. Cet actionneur de robinet à tournant sphérique fait partie de cette plate-forme éprouvée en volume, conçue pour l'intégration OEM, la cohérence des lots et les délais de livraison prévisibles.
Vous trouverez ci-dessous les paramètres de travail réels, la logique de câblage, les limites d'approvisionnement et les questions techniques que votre équipe d'ingénierie posera avant d'approuver un échantillon.
La plupart des pannes des vannes à bille des compteurs intelligents ne proviennent pas du moteur. Ils proviennent d'une poussée insuffisante sur des vannes vieillissantes, d'une consommation de courant drainant la batterie plus rapidement que prévu ou d'un câblage qui ne correspond pas au tableau du compteur. Cet actionneur résout directement ces trois points de défaillance.
Le tableau ci-dessous reflète la configuration standard de l'actionneur de vanne à bille. Lorsque votre plate-forme de compteur fonctionne avec une tension, une courbe de poussée ou une convention de câblage différente, ces paramètres peuvent être personnalisés lors de l'examen OEM.
| Paramètre | Valeur standard | Note de passation des marchés |
|---|---|---|
| Tension nominale | 3,6 V CC | Confirmer la compatibilité avec la batterie du compteur |
| Plage de tension de fonctionnement | 2,5 à 5 V CC | Une tension plus élevée dans la plage offre une plus grande poussée mais raccourcit la durée de vie |
| Courant de fonctionnement | ≤25 mA | Budget pour le courant de pointe pendant le déplacement de la vanne, pas seulement en veille |
| Courant à rotor bloqué | 450 mA | Utile pour le dimensionnement des circuits de commande et de protection |
| Poussée nominale | >15 kg | Confirmer le couple de serrage du robinet à tournant sphérique et la taille du tuyau |
| Rapport de réduction | 1000:1 | Adapté à la plate-forme de robinet à tournant sphérique de petit diamètre |
| Heure d'ouverture/fermeture | ≤13 s | Ouverture pour fermeture ou fermeture pour ouverture à la tension nominale |
| Temps de course à vide de 6 mm | Environ 60 s | Mesuré sous la tension de fonctionnement nominale |
| Câblage | Rouge positif, noir négatif, bleu ouvert, blanc COM, jaune fermé | La longueur du câble, le connecteur et la couleur du fil peuvent être personnalisés |
| Indice d'étanchéité | Non spécifié dans la configuration standard | Confirmez le niveau IP requis auprès de l'ingénierie pour les installations extérieures ou immergées |
Si votre carte de compteur fournit une polarité de signal de commande différente ou utilise un connecteur différent, l'équipe d'ingénierie de Kaiye peut examiner le câblage et proposer une configuration adaptée plutôt que de forcer un faisceau standard dans une plate-forme de compteur incompatible.
Pour les acheteurs OEM, la qualité de l'actionneur dépend de son ajustement avec le boîtier du compteur, la tige du robinet à bille et le tableau de commande. Cet actionneur utilise un design compact destiné aux boîtiers de compteurs intelligents à espace limité, avec un schéma de câblage qui sépare l'alimentation des signaux de commande d'ouverture/fermeture.
Câblage d'alimentation.Le rouge est positif, le noir est négatif. Le circuit de commande doit être dimensionné pour le courant à rotor bloqué de 450 mA, même si le courant de fonctionnement normal est ≤25 mA, car le siège de vanne peut brièvement exiger un courant plus élevé. Une protection contre l'inversion de polarité sur la carte du compteur est recommandée si l'actionneur est remplaçable sur site.
Câblage de contrôle.Le bleu est ouvert, le blanc est COM, le jaune est proche. Ce circuit doit être traité comme une entrée de commande, et non comme une ligne électrique, et doit rester indépendant du module de communication afin qu'une panne de communication ne désactive pas le contrôle de la vanne.

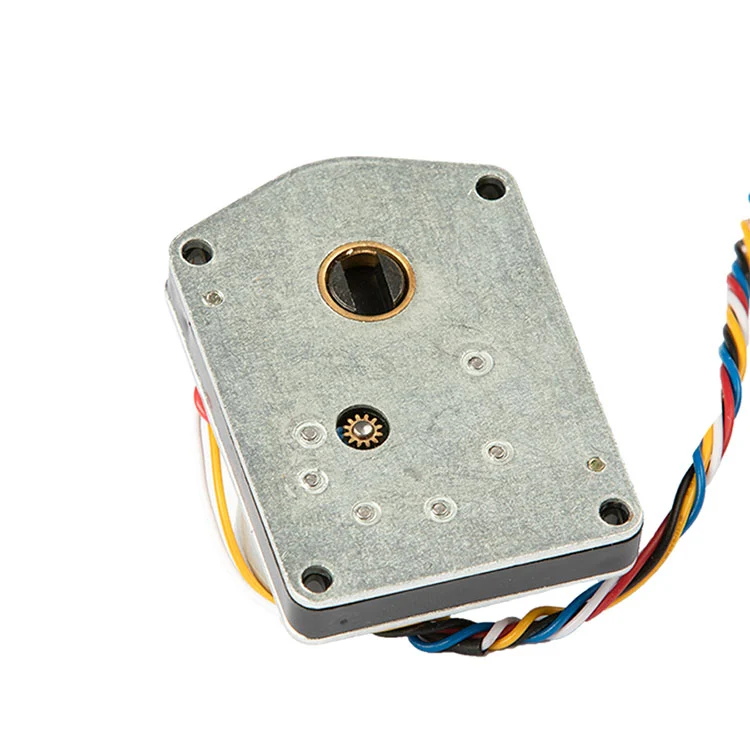

Interface de montage.L'actionneur est conçu autour de la tige du robinet à tournant sphérique et du modèle de montage utilisé sur les corps de vanne des compteurs intelligents de petit diamètre. Avant la libération du volume, les acheteurs doivent confirmer l'équerre de la tige, l'espacement des trous de montage et l'orientation de l'actionneur à l'intérieur du boîtier du compteur. Kaiye peut fournir un échantillon pour un contrôle d'ajustement mécanique avant que la commande de production ne soit passée.
Si vous recherchez également le boîtier du compteur ou l'ensemble de vanne complet, l'actionneur peut être examiné avec lecoque de compteur d'eauet le corps de la vanne pour réduire le décalage d'interface lors de l'assemblage.
L'actionneur est positionné pour le contrôle de vannes à boisseau sphérique de petit diamètre où le fonctionnement alimenté par batterie et la faible consommation de courant sont plus importants que l'actionnement à grande vitesse. Les applications de volume typiques incluent :
Étant donné que l’actionneur fait partie de la plate-forme plus large de composants de compteurs d’eau de Kaiye, les acheteurs qui s’approvisionnent en plusieurs composants peuvent consolider la qualification et la logistique. Si votre projet nécessite également une communication sans fil au niveau du compteur, l'actionneur est conçu pour fonctionner aux côtés du Kaiye.compteur d'eau sans filplate-forme. Vous pouvez également consulter l'intégralitégamme d'actionneurs de compteur d'eaupour les modèles associés.
Pour les acheteurs B2B, « fabricant » doit signifier contrôle des processus, et pas seulement une société commerciale avec un catalogue. Kaiye exploite un système de qualité ISO 9001, gère une production automatisée d'ensembles d'actionneurs et produit des actionneurs pour compteurs d'eau depuis plus de deux décennies. Cet actionneur de vanne à boisseau sphérique bénéficie de cette base de production de trois manières concrètes :
Cohérence des lots.Les engrenages sont usinés selon des dimensions contrôlées. L'assemblage automatisé réduit la variation d'une unité à l'autre en termes d'engrènement, de sortie de poussée et de temps de réponse, ce qui est essentiel lorsque vous installez des milliers d'actionneurs dans le cadre d'un projet de service public.
Inspection entrante et test final.La production standard comprend des contrôles fonctionnels pour la consommation de courant, le temps de réponse et la course des vannes. Les acheteurs peuvent demander le protocole d’inspection et le plan d’échantillonnage avant de passer une commande en volume.
Traçabilité.Le code du modèle, le lot de production et les enregistrements de tests sont conservés afin que si un problème sur le terrain apparaît, la population affectée puisse être isolée plutôt que de traiter chaque actionneur du projet comme suspect. Pour en savoir plus sur la base de production et le système qualité de Kaiye, consultez leprofil de l'entreprise et aperçu de la fabrication.
L'actionneur de vanne à bille est disponible en unité standard, mais standard ne signifie pas fixe. Pour les acheteurs OEM et projets, les éléments suivants sont généralement personnalisés après examen technique :
Câble et connecteur.La longueur du câble, le calibre du fil, le code couleur et le type de connecteur peuvent être spécifiés pour correspondre au boîtier de votre compteur et au dispositif d'assemblage.
Logique de contrôle.La polarité du signal d'ouverture/fermeture et la configuration COM peuvent être alignées avec votre carte de compteur.
Poussée et rapport de démultiplication.Pour les vannes avec une poussée de siège plus élevée ou une géométrie de tige différente, un rapport de transmission ou un niveau de moteur alternatif peut être plus approprié que la configuration standard 1 000:1.
Image de marque et emballage.Un marquage de marque privée, un emballage neutre et un étiquetage spécifique au projet sont disponibles pour les commandes en volume.
Le MOQ et le délai de livraison typiques sont confirmés lors du devis. La livraison standard a généralement lieu 15 à 30 jours après la confirmation du bon de commande et de l'échantillon, en fonction de la quantité commandée et de la disponibilité des composants.
Êtes-vous un fabricant?
Oui. Kaiye possède sa propre usine avec plus de 30 ans d'expérience en production.
Pouvez-vous emballer ce produit selon nos exigences ?
Oui. L'emballage et l'étiquetage personnalisés sont les bienvenus pour les commandes en volume.
Quel est le délai de livraison pour les commandes régulières ?
Le délai de livraison est généralement de 15 à 30 jours et peut être plus court ou plus long en fonction de la période du modèle et de la quantité commandée.
Quelle est la définition du câblage ?
Le rouge est positif, le noir est négatif, le bleu est ouvert, le blanc est COM et le jaune est proche.
Quel est l'indice d'étanchéité ?
La configuration standard ne spécifie pas d'indice IP. Confirmez le niveau IP requis auprès de l’ingénierie pour les installations extérieures ou immergées.
Est-il compatible avec les compteurs d'eau intelligents à batterie sèche de 3,6 V ?
Oui. L'actionneur est conçu pour les systèmes 3,6 V CC avec une plage de tension de fonctionnement de 2,5 à 5 V. Confirmez la logique de commande du panneau de compteur et la charge de la vanne lors de l'examen technique.
